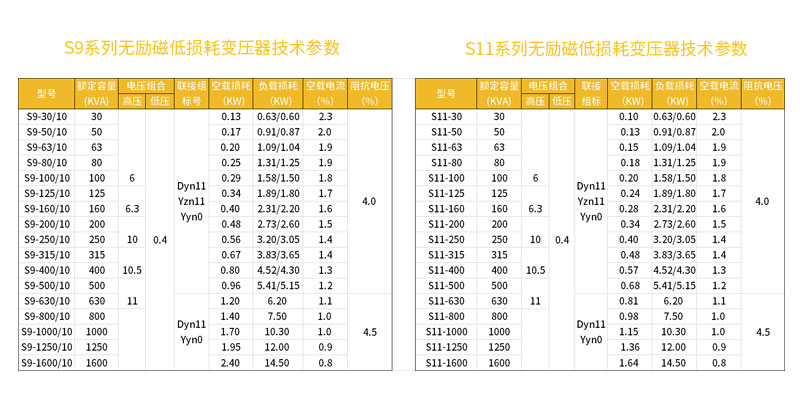

产品名称：新S9、S11型10KV电力变压器

产品说明:

35kV级电力、配电变压器，利用公司**的计算程序，对变压器铁心、线圈、器身、引线、油箱等部件进行***的优化设计，确保产品性能。优越的工艺设备、精心的材料优选、**的生产制造，使得变压器具有低损耗、低局放、低噪音等特点，产品品质优越、节能环保，运行可靠并**地降低了产品运行费用。本产品适用于发电厂、变电站、大型工矿石化企业等铁心结构。

铁心材料选用**高导磁冷轧取向硅钢片，铁心加工采用乔格线剪切，全斜阶梯接缝结构，无孔绑扎，板式夹件结构。

线圈结构:

高、低压线圈分相整体套装，设计压力均匀压紧，保证线圈轴向强度。

内线圈衬以**度酚醛纸筒，高低压线圈用内外撑条，工艺上确保线圈辐向充分套紧。

变压器内部**的导线都加包绝缘。增加引线支撑点，加强引线支架及外壳的强度。引线连接采用冷。

压接工艺:

变压器导线采用无氧铜和**度绝缘材料。

油箱制造:

变压器油箱采用桶式或钟罩式。型号“F”为侧吹风冷式。密封橡胶采用“0”型整体结构，确保不发生渗漏现象。

钟罩顶盖上所有集气管道采用斜坡度结构，通向气体继电器。

油箱与加强筋模压成型，千斤顶顶压的垫块为4块，并用油漆标志。

变压器外形布置合理、美观，油箱内壁涂环氧树脂漆。外部油漆采用**银粉漆。

变压器的防爆装置采用Y**8型压力释放阀。
